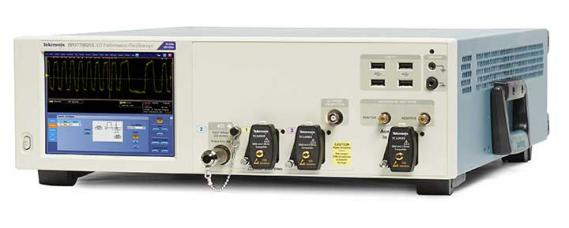

DPO70000SX ATI 高性能示波器
DPO70000SX ATI 高性能示波器能够准确地捕获高速信号行为，在业界享誉盛名，可帮助您证明、验证和检定您的新一代设计。捕获可达 70 GHz 的信号并保证低噪声和高保真度，从而确保准确地测量您的信号的真实特征。
特点
. 低噪声 ATI 结构，高性能触发系统可隔离信号缺陷
. 严格的定时精度、精确的时基精度
. 多台设备系统定时精度和稳定性
. 使用 DPO7OE1/DPO7OE2 光探头进行低噪声光学测量
. 支持全套 Gen1-6+ 高速串行标准
. 多台设备系统定时精度和稳定性
. 简单而广泛的 PAM4 分析 – 无需外部 CR
. DPOJET：全面而又灵活的测量工具
. 适用于 PCIe、SATA/SAS、USB Type-C、Thunderbolt Type-C 以及 DisplayPort Type-C、HDMI、DDR、LPDDR
和 MIPI 的一致性测试和调试
|
性能指标 |
||
|
带宽 |
13 GHz - 70 GHz |
|
|
模拟通道 |
1 至 16 |
|
|
采样率 |
200 Gs/s |
|
|
记录长度 |
1G 点 |
|
|
自动测量 |
54 种 |
|
|
上升时间（典型值） |
10% 至 90%：5.6 ps 20% 至 80%：4.3 ps（ATI 通道） |
|
|
定时分辨率 |
5 ps (200 GS/s) |
|
|
灵敏度范围 |
62.5 mVFS ~ 6 VFS （TekConnect 通道）； 100 mVFS ~ 300 mVFS（ATI 通道） |
|
|
直流增益精度 |
± 2% |
|
|
垂直分辨率 |
8位(采用平均时11位) |
|
|
数字化位数 |
8位 |
|
|
显示的平均噪声水平 (DANL) |
DC-500 MHz |
≤ -145 dBm/Hz |
|
500 MHz - 20 GHz |
≤ -155 dBm/Hz |
|
|
20 GHz - 70 GHz |
≤ -150 dBm/Hz |
|
|
保修 |
1年 |
|
